亚洲熟妇色xxxxx欧美,日本操穴免费在线视频,国产一级—片内射视频播放,国产av福利日韩一区,天天看天天操天天舔,九色91porn国产熟女,99大香蕉99大香蕉播放,国产欧美一级二区在线观看,一级a特特黄特黄大片

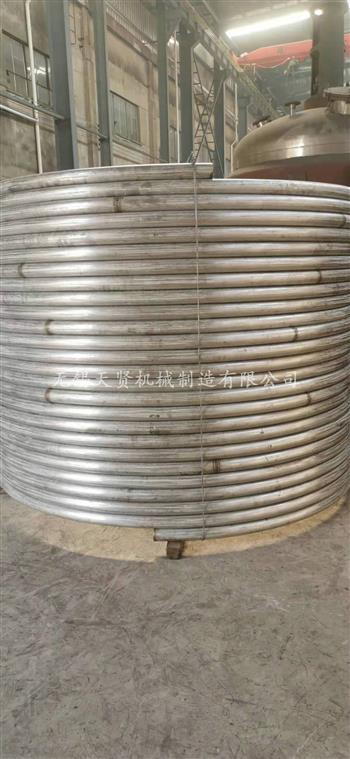

主動維護內(nèi)盤管不應(yīng)一刀切，而應(yīng)基于風(fēng)險與狀態(tài)制定差異化策略：
時間觸發(fā)：按固定周期執(zhí)行，如每月目視檢查、每半年測厚、每年清洗
條件觸發(fā)：當(dāng)監(jiān)測參數(shù)，如換熱效率下降、壓差升高，達到預(yù)設(shè)閾值時啟動專項維護
事件觸發(fā)：工藝變更，如介質(zhì)更換、溫度提升后，評估原維護策略是否需要調(diào)整
建立維護檔案，記錄每次檢測數(shù)據(jù)，形成趨勢曲線。當(dāng)曲線斜率突變時，即使數(shù)值仍在合格范圍內(nèi)，也應(yīng)主動排查原因。
主動維護的高境界是預(yù)測性維護——通過在線監(jiān)測傳感器，如電阻探針、超聲波傳感器，實時采集盤管壁厚、溫度、振動數(shù)據(jù)，結(jié)合數(shù)據(jù)分析模型預(yù)判剩余壽命。這對于高價值或關(guān)鍵設(shè)備尤為適用。
內(nèi)盤管雖藏于容器內(nèi)部，卻不應(yīng)被藏于維護視線之外。主動維護制度的確立，是變被動搶修為主動規(guī)劃的理念轉(zhuǎn)變。那些按計劃測厚、清洗、檢查的盤管，往往比從不保養(yǎng)、直到泄漏的同類產(chǎn)品服役壽命長數(shù)倍。在化工、制藥等連續(xù)生產(chǎn)場景中，這種差距直接轉(zhuǎn)化為可量化的運行成本差異。

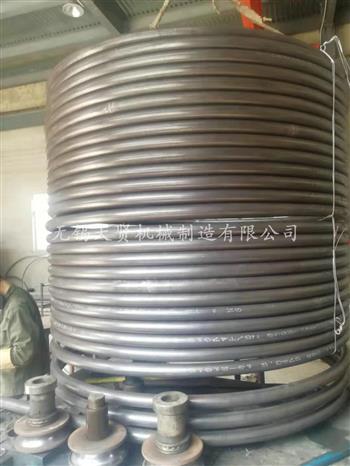

對于由多段管材焊接而成的外盤管，焊縫及其熱影響區(qū)是外觀檢查的重中之重。檢查內(nèi)容包括：
焊縫成型：焊縫應(yīng)飽滿、均勻，與母材圓滑過渡，不得存在咬邊、焊瘤、未熔合或弧坑裂紋。咬邊深度過0.5mm或長度過焊縫長度的10%時須返修。
飛濺與弧傷：焊接飛濺物應(yīng)清理干凈，表面不得有電弧擦傷痕跡。
表面氣孔：單個氣孔直徑不應(yīng)大于1mm，且每50mm焊縫長度內(nèi)氣孔數(shù)量不得過2個。
外盤管表面應(yīng)無油污、銹蝕、氧化皮及焊接煙塵等污染物。對于已涂覆防腐涂層的盤管，需檢查涂層是否完整、均勻，無起泡、流掛或漏涂現(xiàn)象。涂層厚度用測厚儀在多個位置測量，應(yīng)符合設(shè)計要求。清潔度不合格的盤管——尤其是內(nèi)壁存在油污或雜質(zhì)的——會在投入使用后污染工藝介質(zhì)或引發(fā)局部腐蝕，因此須在裝配前完成清理與確認(rèn)。外觀檢查的一步是核對盤管上的標(biāo)識信息：材質(zhì)牌號、規(guī)格尺寸、設(shè)計壓力與溫度、制造日期及爐批號等應(yīng)清晰可辨，并與質(zhì)量證明文件一致。標(biāo)識位置應(yīng)避開高應(yīng)力區(qū)域，且不得使用打鋼印等可能造成應(yīng)力集中的標(biāo)記方式。
外盤管外觀質(zhì)量檢查看似基礎(chǔ)，實則是設(shè)備運行的一道防線。通過細致、系統(tǒng)的檢查，可及早發(fā)現(xiàn)材料缺陷、加工損傷和焊接問題，將隱患消在設(shè)備投入使用之前。每一次認(rèn)真的外觀檢查，都是對換熱設(shè)備可靠運行的有力保障。

外盤管作為換熱設(shè)備的關(guān)鍵部件，廣泛應(yīng)用于反應(yīng)釜、儲罐及蒸發(fā)器等工業(yè)容器中。其外觀質(zhì)量直接關(guān)系到換熱效率、設(shè)備及使用壽命。對外盤管進行系統(tǒng)性外觀檢查，是保障產(chǎn)品質(zhì)量和運行可靠性的環(huán)節(jié)。
外盤管的表面質(zhì)量是檢查的內(nèi)容。在充足光線條件下，對盤管外表面進行逐段目視檢查，重點關(guān)注以下幾類缺陷：
裂紋與折疊：盤管表面不得有任何方向的裂紋或金屬折疊痕跡。這類缺陷是應(yīng)力集中的根源，在交變載荷或熱循環(huán)作用下易擴展，導(dǎo)致介質(zhì)泄漏。對于焊接成型的盤管，熱影響區(qū)母材也應(yīng)無微裂紋。
凹坑與劃傷：深度過壁厚10%的凹坑或尖銳劃傷應(yīng)判定為不合格。較淺的凹坑在不影響壁厚強度的情況下可酌情接受，但需記錄位置并在后續(xù)壓力測試中重點關(guān)注。
分層與結(jié)疤：原材料軋制過程中可能形成的分層或結(jié)疤缺陷，在盤管彎曲成型后可能暴露于表面。一旦發(fā)現(xiàn)此類缺陷，該段盤管應(yīng)予以更換。
現(xiàn)場檢查時，對于可疑區(qū)域可配合放大鏡進行復(fù)核，或采用著色滲透檢測法確認(rèn)是否存在表面開口缺陷。
盤管彎曲成型后的幾何尺寸直接影響安裝精度和流體流動特性。檢查內(nèi)容主要包括：
橢圓度：測量彎曲部位的大外徑與小外徑，計算橢圓度。對于彎曲半徑較小的盤管，彎曲后橢圓度不應(yīng)過8%。超標(biāo)會導(dǎo)致流通面積減小、局部流速增加，加劇沖蝕磨損。
壁厚減薄率：使用超聲波測厚儀測量彎曲外側(cè)壁厚。彎曲后的壁厚減薄率不應(yīng)過原始壁厚的15%。減薄過度會降低承壓能力，成為泄漏薄弱點。
波紋與皺褶：彎曲內(nèi)側(cè)不得出現(xiàn)明顯的波浪形或皺褶。輕微的表面不平整可接受，但若產(chǎn)生尖角狀皺褶，不僅形成應(yīng)力集中，還會干擾內(nèi)部介質(zhì)的流動形態(tài)。
間距均勻性：相鄰管圈之間的間距應(yīng)均勻一致，允許偏差為設(shè)計間距的±10%。間距過大會降低單位長度的換熱面積，過小則可能引起管間接觸磨損。

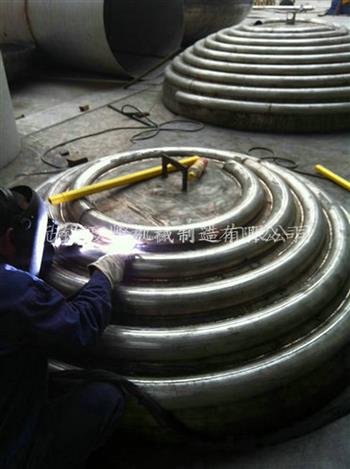

盤管安裝是暖通空調(diào)與工業(yè)換熱系統(tǒng)中的關(guān)鍵工序，安裝質(zhì)量直接影響設(shè)備的換熱效率、運行穩(wěn)定性及使用壽命。根據(jù)無錫地區(qū)相關(guān)施工經(jīng)驗與標(biāo)準(zhǔn)，盤管安裝階段須遵循以下規(guī)范要求。
盤管安裝前須完成系統(tǒng)性的質(zhì)量檢驗。開箱檢查應(yīng)由建設(shè)、監(jiān)理、施工單位共同參與，核對產(chǎn)品合格證書、技術(shù)文件及附件是否齊全，檢查盤管外觀有無裂紋、銹蝕、劃傷或變形。對于風(fēng)機盤管機組，安裝前須進行單機三速試運轉(zhuǎn)和水壓試驗——試驗壓力為系統(tǒng)工作壓力的1.5倍，穩(wěn)壓2至3分鐘無滲漏為合格。施工現(xiàn)場應(yīng)具備安裝條件：建筑外圍結(jié)構(gòu)已完工，作業(yè)面具備水源、電源，安裝位置已按設(shè)計圖紙定位放線，預(yù)留管口的標(biāo)高、坐標(biāo)符合設(shè)計要求。盤管吊裝須采用獨立的支、吊架系統(tǒng)，嚴(yán)禁以管道或其他設(shè)備作為支撐。吊筋通常使用φ8全螺紋圓鋼制作，配合平墊圈、彈簧墊圈和螺母進行緊固，確保吊裝牢固、位置準(zhǔn)確。
吊裝時應(yīng)調(diào)整吊桿螺母，使盤管保持水平或設(shè)有合理坡度。對于風(fēng)機盤管，水盤與支架的夾角不應(yīng)小于5度，以保證冷凝水能夠順利流出。吊裝完成后應(yīng)輕輕轉(zhuǎn)動風(fēng)機葉輪，檢查有無摩擦聲或卡阻現(xiàn)象。盤管與水管之間的連接應(yīng)采用柔性連接方式。供回水管與機組連接應(yīng)使用不銹鋼波紋管或紫銅管，緊固時須用扳手固定管身，防止管道扭曲或開裂。凝結(jié)水管則采用透明膠管軟性連接，長度不宜過300mm，并用喉箍緊固。

內(nèi)盤管廣泛用于反應(yīng)釜、儲罐及換熱器中，承擔(dān)著加熱或冷卻介質(zhì)的關(guān)鍵任務(wù)。由于長期浸沒于工藝介質(zhì)中，內(nèi)盤管的工作環(huán)境往往具有高溫、高壓、腐蝕或結(jié)垢傾向。與被動等待故障發(fā)生再維修的糾正性維護不同，主動維護強調(diào)在問題出現(xiàn)之前采取防備措施，是保障內(nèi)盤管長期可靠運行的核心策略。
內(nèi)盤管的失效后果往往非常嚴(yán)重。盤管破裂會導(dǎo)致加熱/冷卻介質(zhì)與工藝物料直接混合——若是蒸汽進入反應(yīng)釜可能引發(fā)壓力驟升，若是冷卻水泄漏則可能污染整批產(chǎn)品。更棘手的是，內(nèi)盤管深埋于容器內(nèi)部，一旦發(fā)生泄漏，維修需要排空物料、開罐作業(yè)，不僅耗時長，還可能涉及動火風(fēng)險。主動維護的核心價值在于通過規(guī)律性的檢查與保養(yǎng)，將故障消滅在萌芽狀態(tài)，避免突發(fā)性失效帶來的風(fēng)險和生產(chǎn)損失。一次主動維護的成本，通常遠低于一次緊急搶修支出的十分之一。定期壁厚檢測是內(nèi)盤管監(jiān)測的選擇手段。聲波測厚儀可在不破壞盤管的情況下，測量管壁剩余厚度。建議每6-12個月對盤管彎頭、焊縫及介質(zhì)流向改變處等重點部位進行測厚，與原始壁厚對比，計算腐蝕速率。當(dāng)剩余壁厚低于設(shè)計允許值時，應(yīng)列入更換計劃。清洗垢是維持換熱效率的關(guān)鍵。對于易結(jié)垢的介質(zhì)如冷卻水、反應(yīng)液，垢層會降低傳熱系數(shù)、增加流動阻力，甚至引發(fā)電化學(xué)腐蝕。物理清洗高壓水射流適用于硬垢，化學(xué)清洗酸洗或堿洗適用于軟垢或油污。清洗周期應(yīng)根據(jù)介質(zhì)特性確定——結(jié)垢傾向嚴(yán)重的，每3個月一次；一般工況，每年一次。密封性與焊縫檢查不可忽視。對于夾套式內(nèi)盤管，應(yīng)定期進行密性試驗——充入壓縮空氣或氮氣，保壓觀察壓力下降情況。焊縫區(qū)域應(yīng)優(yōu)先采用著色滲透檢測或磁粉檢測，排查表面裂紋。

盤管作為工業(yè)換熱與流體輸送的核心部件，其制造質(zhì)量直接影響設(shè)備運行的可靠性。盤管廠家在生產(chǎn)過程中需從原材料、加工工藝、成品檢測及生產(chǎn)保障等多個環(huán)節(jié)嚴(yán)格把控，確保產(chǎn)品符合使用標(biāo)準(zhǔn)。
盤管廠家需篩選適配工況的材質(zhì)，核驗每批次材料的化學(xué)成分與力學(xué)性能證書，并通過光譜分析確認(rèn)材質(zhì)達標(biāo)。常用材料如304不銹鋼需確保壁厚均勻、表面光滑無破損，避免因材質(zhì)不符導(dǎo)致成品在使用中出現(xiàn)腐蝕或斷裂。入廠前還應(yīng)對管徑、壁厚、圓度進行檢測，確保同一截面壁厚差不過標(biāo)，為后續(xù)加工奠定精度基礎(chǔ)。彎曲加工時應(yīng)控制彎曲角度與曲率半徑，避免過度彎曲導(dǎo)致管壁變薄、開裂，或彎曲不足影響安裝適配性。對于焊接部位，需確保焊材與母材嚴(yán)格匹配，采用氬弧焊等工藝，焊前清潔坡口、焊中控制參數(shù)、焊后修磨焊縫，避免夾渣、氣孔等缺陷。成型后需進行固溶處理或光亮退火，以消加工應(yīng)力，提升管材韌性與耐腐蝕能力，防止長期使用中開裂。生產(chǎn)過程中任何微小的工藝波動都可能導(dǎo)致整根管材性能不均，因此需實時監(jiān)控變形情況，及時調(diào)整設(shè)備參數(shù)。尺寸檢測需涵蓋管徑、壁厚、彎曲弧度、圈徑間距及總長等參數(shù)，確保與設(shè)計要求契合。性能測試方面，須對盤管進行耐壓與氣密性測試，模擬實際運行壓力環(huán)境，排查滲漏與形變隱患。外觀檢驗應(yīng)細致觀察表面是否光滑無劃痕、無焊接缺陷，對于需涂層的盤管還需檢查涂層均勻性。
廠家需確保生產(chǎn)過程中的電氣與能源供應(yīng)穩(wěn)定，避免因停電、停氣造成連續(xù)成型管材的報廢。同時應(yīng)建立全流程生產(chǎn)記錄系統(tǒng)，從原料批次、加工參數(shù)到質(zhì)檢報告全程可追溯，便于問題回溯與工藝改進。通過規(guī)范化的質(zhì)量管控體系，盤管廠家方能確保產(chǎn)品適配各類工業(yè)換熱需求，保障設(shè)備運行的可靠性與使用壽命。

不銹鋼半管這種在化工管道、建筑裝飾、器械等領(lǐng)域廣泛應(yīng)用的構(gòu)件，看似結(jié)構(gòu)簡單，實則長期面臨一個核心矛盾：如何在保持不銹鋼優(yōu)異耐腐蝕性的同時，兼顧加工成型所需的柔韌性，以及在服役期間抵抗應(yīng)力腐蝕開裂的可靠性。
不銹鋼之所以不銹，關(guān)鍵在于其表面那層致密的富鉻氧化膜。這層膜賦予了材料出色的耐腐蝕能力，卻同時帶來了雙刃劍效應(yīng)。在折彎、沖壓、拉伸等半管成型過程中，這種高硬度和高強度特性導(dǎo)致材料容易產(chǎn)生加工硬化。隨著形變程度增加，材料的塑性迅速下降，甚至可能在沒有明顯預(yù)兆的情況下發(fā)生開裂。簡而言之，越是想讓它聽話地變成想要的形狀，它反而越倔強，越容易斷裂。另一個棘手的矛盾點，在于使用環(huán)境與加工內(nèi)應(yīng)力之間的博弈。不銹鋼半管在彎曲成型后，內(nèi)部會殘留顯著的拉應(yīng)力。若此時工件恰好處于含有氯離子如沿海環(huán)境、除雪鹽、工業(yè)清洗劑的潮濕介質(zhì)中，便容易觸發(fā)應(yīng)力腐蝕開裂——一種在幾乎沒有宏觀變形的情況下突然發(fā)生的脆性斷裂。這根半管可能出廠時完好無損，服役數(shù)月后卻悄然出現(xiàn)蛛網(wǎng)般的裂紋。也就是說，為了獲得特定形狀而施加的加工力，恰恰埋下了日后在腐蝕環(huán)境中失效的隱患。此外，成本與質(zhì)量的博弈同樣尖銳。消殘余應(yīng)力的方式是固溶處理或去應(yīng)力退火，但增加熱處理工序意味著能耗上升、工期延長、成本增加。一些小廠家為了壓低報價，往往會省略這一關(guān)鍵步驟，將隱患轉(zhuǎn)嫁給終端用戶。而選擇標(biāo)準(zhǔn)工藝的廠商，則在價格競爭中常常處于劣勢。
不銹鋼半管的矛盾，本質(zhì)上是一場材料性能、加工工藝與使用三角拉鋸。破解之道并非一味追求材料，而是在具體應(yīng)用場景中尋找到那個脆弱的平衡點——這恰恰是考驗工程智慧的所在。

對于不銹鋼無縫盤管我們可以理解為沒有縫隙的一種不銹鋼盤管，它的優(yōu)點非常多。在使用中可以按照需要的長度要求裁剪，折彎，減少浪費，降低成本。特別在輸送管道安裝上節(jié)省安裝接頭，提高性能。在使用范圍這一塊，這些不銹鋼無縫盤管廣泛應(yīng)用于石油鉆探，化工，制藥，食品，機械，五金，鍋爐燃氣，水暖配件，輪船制造等行業(yè)。熱交換器和冷處理的化學(xué)工業(yè)，輸氣管道，我們可以根據(jù)客人要求提供不銹鋼無縫盤管。在保養(yǎng)這一塊，我們先假如不銹鋼表面有灰塵或者是比較輕易除掉的污垢的時候，我們可以用肥皂把他除，不銹鋼無縫盤管表面的油脂，我們可以用柔軟的布擦干凈，以后用中性的洗滌劑進行洗滌。這就是一種保養(yǎng)的方式。在使用中不銹鋼無縫盤管可以按照需要的長度要求裁剪，折彎，減少浪費，降低成本。特別在輸送管道安裝上，不銹鋼無縫盤管能夠節(jié)省安裝接頭，提高性能。不銹鋼無縫盤管應(yīng)用范圍主要是廣泛應(yīng)用于石油鉆探，化工，制藥，食品，機械，五金，鍋爐燃氣，水暖配件，輪船制造等行業(yè)。熱交換器和冷處理的化學(xué)工業(yè)，輸氣管道，我們可以根據(jù)客人要求提供不銹鋼無縫盤管。不銹鋼無縫盤管是能夠代替銅，解掉空氣源熱泵熱水器由于銅管受腐蝕引起壽命短的致命問題。現(xiàn)在國內(nèi)已有十多家企業(yè)放棄銅管采用不銹鋼無縫盤管，并取得良好的效果。而不銹鋼無縫盤管的優(yōu)勢在于。耐溫蒸汽、抗沖擊腐蝕、耐氨腐蝕?？菇Y(jié)垢、不容易沾污、耐氧化腐蝕，使用壽命長、減少維修保養(yǎng)時間，節(jié)省費用。裝管工藝性好、可直接換管，可靠。管壁均勻、壁厚只有銅管的50-70%。它的綜合價格是便宜于銅盤管的。并且在使用不銹鋼無縫盤管作為換熱器使得整機成本低、性能穩(wěn)定、故障率低、售后少，使用壽命長，也希望廣大朋友來咨詢我們的這款不銹鋼無縫盤管哦！

在工業(yè)設(shè)備的龐大譜系中，封頭盤管是一個低調(diào)卻至關(guān)重要的存在。它通常隱藏在反應(yīng)釜的封頭部位，安靜地完成著加熱、冷卻、熱回收等核心任務(wù)。然而，正是這樣一位幕后英雄，在某些關(guān)鍵情境下會毫無懸念地成為所有人的關(guān)注焦點。
當(dāng)生產(chǎn)工況逼近時，封頭盤管便成為焦點。在化工、制藥等高精度行業(yè)中，許多化學(xué)反應(yīng)對溫度敏感——偏差幾度可能導(dǎo)致整批產(chǎn)品報廢，甚至引發(fā)事故。此時，封頭盤管的換熱效率、耐壓能力和溫度控制精度直接決定了生產(chǎn)能否順利進行。當(dāng)反應(yīng)釜需要快速升溫或恒溫時，所有人的目光都會投向這位溫控專家。令人揪心的時刻，莫過于封頭盤管出現(xiàn)問題。在真實的工業(yè)事故案例中，封頭盤管的焊接缺陷或應(yīng)力集中可能成為事故的導(dǎo)火索。盤管內(nèi)圈因彎曲變形大，若焊接工藝不當(dāng)或未進行應(yīng)力消，在冷熱沖擊的交變載荷下易產(chǎn)生裂紋。一旦盤管泄漏，冷卻水滲入反應(yīng)物料可能引發(fā)劇烈分解反應(yīng)，導(dǎo)致爆炸等嚴(yán)重后果。在這些攸關(guān)的時刻，封頭盤管的狀態(tài)直接關(guān)系著整個工廠。在設(shè)備交付驗收階段，封頭盤管同樣是檢驗的重中之重。生產(chǎn)商會采用聲波等無損檢測技術(shù)，逐一排查盤管的焊縫質(zhì)量；在使用過程中，企業(yè)需定期進行冷熱水交替試漏試驗。當(dāng)盤管出現(xiàn)點狀腐蝕或開裂時，技術(shù)人員會爭分奪秒地分析原因——是氯離子腐蝕？是焊接殘余應(yīng)力？還是材料本身的問題？這種技術(shù)攻關(guān)的緊迫感，讓封頭盤管成為工程技術(shù)人員目光的焦點。
從工況的性能考驗，到設(shè)備失效的危機，再到質(zhì)量驗收的嚴(yán)格把關(guān)，封頭盤管在這些關(guān)鍵時刻從不缺席。它雖靜默于設(shè)備之內(nèi)，卻始終牽動著工業(yè)生產(chǎn)的效率神經(jīng)。

在大型化工廠的反應(yīng)車間、隧道工程的排水系統(tǒng)乃至日常管道網(wǎng)絡(luò)中，有一種部件雖不常被提及，卻是保障設(shè)備運行的隱形功臣——它就是半管。這個外形如同將鋼管縱向剖切的部件，在多個關(guān)鍵領(lǐng)域扮演著不可替代的角色。
在精細化工、醫(yī)藥中間體等行業(yè)的反應(yīng)釜外壁，半管以螺旋或平行方式緊密焊接，構(gòu)成換熱夾套。與傳統(tǒng)夾套相比，半管與釜壁貼合度高，換熱介質(zhì)在半管內(nèi)高速湍流，熱量傳遞迅速且均勻，能避免局部過熱導(dǎo)致的反應(yīng)失敗。同時，半管結(jié)構(gòu)顯著增強了釜體的抗壓能力，使其能從容應(yīng)對高溫高壓工況，為聚合、酯化等對溫度極為敏感的反應(yīng)提供穩(wěn)定保障。在火力發(fā)電廠的煤粉管道、水泥廠的物料輸送線等高磨損環(huán)境中，半管被制作成防磨瓦、防磨護瓦，像鎧甲一樣包裹在管道表面。它承受著高速固體顆粒的沖刷，犧牲自己來保護內(nèi)部主管道不被磨穿，大幅延長了關(guān)鍵設(shè)備的使用壽命，降低了頻繁停機維修的損失。
除了上述核心應(yīng)用，半管的智慧還體現(xiàn)在細節(jié)中。在公路隧道里，斷面呈Ω形的半管作為排水通道，能引導(dǎo)滲水、防止結(jié)構(gòu)凍脹。在管道搶修現(xiàn)場，兩個半管體組成的搶修接頭可包覆泄漏點快速止漏，無需整段更換管道。此外，在半導(dǎo)體真空系統(tǒng)和實驗室管路中，精密的半管接頭也為構(gòu)建高密封環(huán)境提供了便捷方案。
從支撐高?；瘜W(xué)反應(yīng)的釜體，到守護漫天粉塵的管道，再到解決棘手的滴漏難題，半管以低調(diào)而堅實的姿態(tài)，默默推動著現(xiàn)代工業(yè)的平穩(wěn)運轉(zhuǎn)。
